在DCS系统的现场信号接入环节，信号隔离器与配电器的选型长期被当作“配角”对待。直到某次大修中，一块进口温度变送器因接地电位差烧毁通道卡件，仪表车间才意识到，这两类看似简单的信号处理设备，实则是整个控制回路的“免疫屏障”。尤其在渝中区这类老工业基地的改造项目中，混合着不同年代、不同标准的现场仪表，选型失误带来的后果往往比想象中严重得多。

先厘清角色：隔离器、配电器与安全栅的分工

很多工程师习惯将三者混为一谈，实则各有侧重。**信号隔离器**的核心职能是切断现场侧与系统侧的电气回路，消除地环路干扰，同时实现信号形态的转换（如4-20mA转1-5V）。**配电器**则专为两线制变送器提供24V供电回路，同时将变送器输出的4-20mA信号无损传递给DCS卡件。而**安全栅**是本质安全防爆体系的组成部分，它不仅要隔离，更要限制能量——在危险区与安全区之间建立一道“能量截止阀”。

在三选一的纠结中，最常犯的错误是：在非防爆区域选用安全栅（成本浪费），或在需要配电的回路中只装隔离器（导致变送器“饿死”），更有甚者在热电偶直连回路中错误加入配电器（破坏冷端补偿）。判断的第一原则应是**功能匹配，而非等级越高越好**。

选型中的四个关键维度：精度、响应速度、隔离强度与通道密度

精度方面，常规0.1%的精度对多数过程量已足够，但涉及贸易结算或质量化验的回路，应选择≤0.05%的器件。响应速度常被忽略——在流量波动剧烈的管线上，若隔离器带宽不足，信号相位滞后可能导致PID振荡。隔离强度要关注**耐压等级**：常规2500VDC可满足大多数场景，但变频器密集的场合建议选5000VDC以上，以抵御共模干扰。

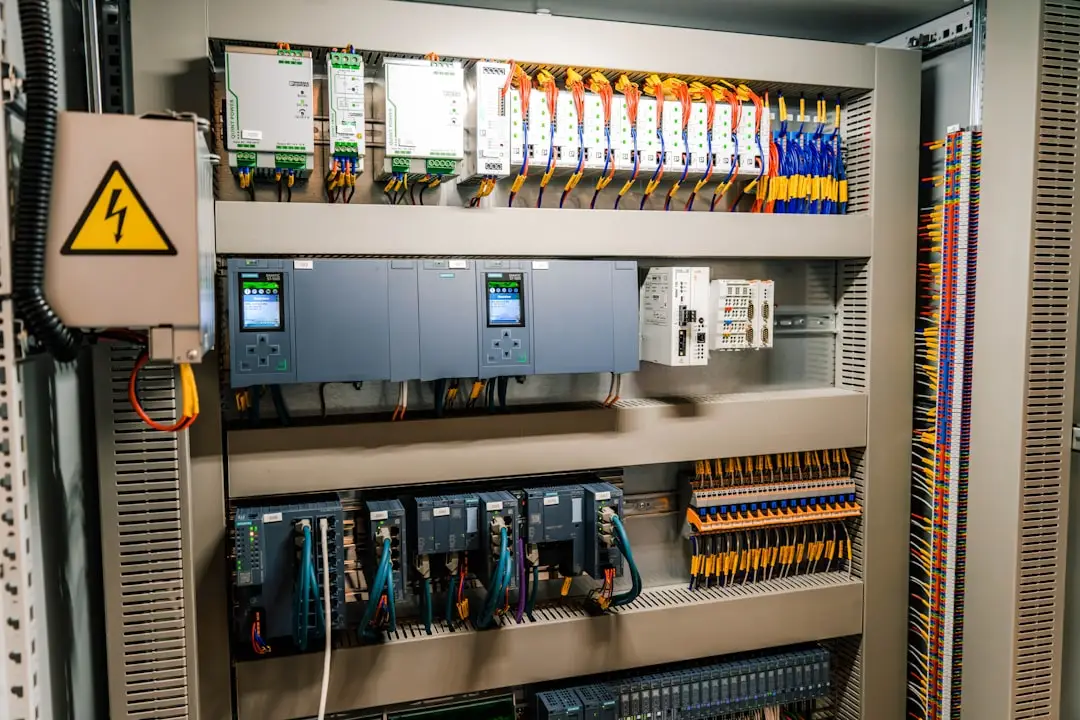

通道密度直接影响机柜布局。一个值得参考的行业趋势是，新一代可插拔端子隔离器（如魏德米勒的Wave系列或国产优倍电气产品）将单通道宽度压缩至6mm以内，使每米DIN导轨可安装32个通道以上。在渝中区老旧机柜改造中，这意味着可节省30%-40%的柜内空间，而不必更换整个机柜系统。

配置策略：从“一信号一隔离”到“区域化分组隔离”

传统做法是每个信号回路配一台隔离器，简单但昂贵。更经济的做法是按区域或按卡件分组：同一DCS卡件的16个输入通道，如果来自同一物理区域的仪表，且电位差可控，可采用“卡件前段集中隔离”方案——用一台16通道隔离端子板替代16台单通道隔离器。但需警惕，这种方式牺牲了单点故障的隔离性，若其中一路短路，可能拖垮整块端子板。

对于**安全栅**的配置，务必遵循“安全栅不接地，系统接地不共混”的原则。尽管现代安全栅多采用齐纳式或隔离式，但在DCS侧，其供电必须与系统电源分开，且接地汇流排应独立设置。曾有项目将安全栅的接地端子直接并入DCS系统接地网，结果雷击时地电位反击损坏了十余个模拟量输入卡件，这个教训值得每个自控工程师引以为戒。

实践建议可以这样梳理：

• 先算总账——统计现场仪表类型、供电需求与防爆等级，绘制信号接口矩阵，再决定隔离/配电/安全栅的各自用量与选型。
• 留足余量——通道数量按实际需求的1.2倍选配，电源功耗按额定值的70%以内设计，便于后期扩展。
• 测试先行——批量安装前，至少用一台隔离器做48小时老化测试，测试内容包含满载温升、精度漂移和共模干扰抑制比(CMRR)，指标不达标的产品坚决替换。
• 关注供电品质——隔离器和配电器自身的供电电源宜采用冗余配置，且尽量不与变频器、大功率接触器共用同一路24V电源。

从行业趋势看，信号隔离与配电技术正朝着**高密度、数字化、智能诊断**方向演进。部分高端产品已能通过HART协议叠加或数字总线，将输入信号质量（如断线报警、超限预警、回路阻抗变化）实时上传至DCS系统，实现预测性维护。这意味着隔离器不再是一个无源的“管道”，而是一个有感知能力的“智能节点”。

对渝中区音迪娱网络技术而言，我们服务的客户多处于流程工业的运维与技改阶段，面对的核心矛盾不是“选多先进”，而是“选得多贴合实际工况”。理解信号隔离器、配电器、安全栅三者的本质差异，结合回路的具体需求做减法而非加法，才是降低故障率与全生命周期成本的正解。DCS系统的稳定，从来不是靠单一高端卡件堆砌，而是靠每一环信号处理设备的精准定位与协同工作。未来，随着智能工厂对底层数据质量的苛求，这部分“沉默的基石”将愈发凸显其价值。
